いつものアクチュエータが

クローズドループ制御に早変わり！

装置のこんな課題はありませんか？

• ステッピングモータでは脱調などでワークの位置が合っているか不安
• 剛性の低いアクチュエータで位置精度が安定しない
• アクチュエータの往路と復路でロストモーションが大きい
• 今のステッピングモータをそのまま使って精度向上を実現したい
• サーボモータを使うのはオーバースペックと感じており、ステッピングでコストダウンしたい

AC2430が精度改善を実現します

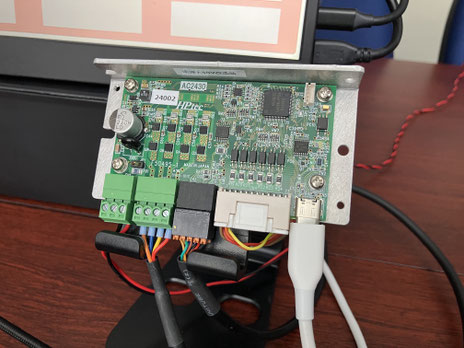

AC2430はリニアスケールを用いてフルクローズド制御ができる２相ステッピングモータ用ドライバです。

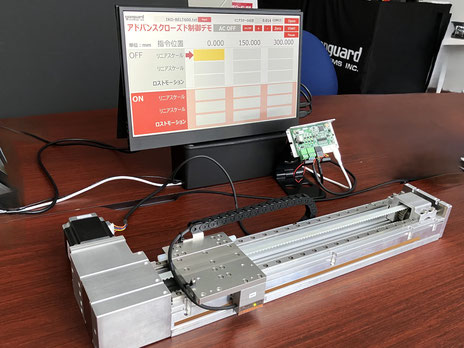

既存装置のアクチュエータにリニアスケールを追加し、ドライバをAC2430にすることでクローズド制御が可能になります。

従来はサーボモータでないと難しかった領域をステッピングモータで制御することで、システム全体のコストダウンを狙えます。

構成はシンプル。追加部品は最小限

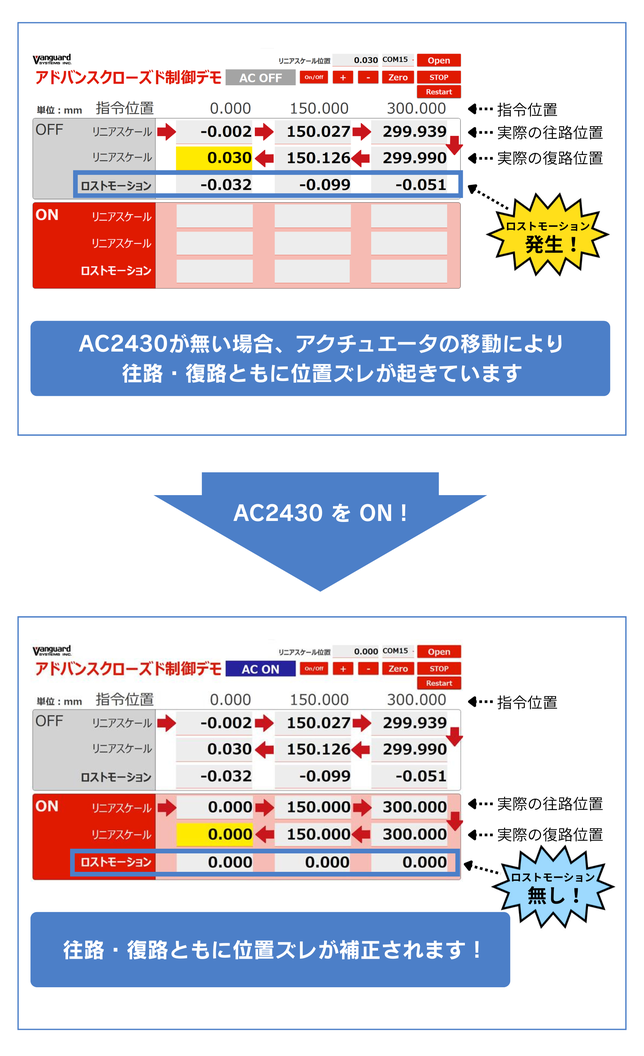

リニアスケールからの信号をAC2430へ入力することで、位置の誤差をリアルタイムで検出・補正できます。

これにより、剛性が低い装置やベルト駆動機構など、これまで位置精度に課題を抱えていたシステムでも、高価なサーボモータを使わずに精度改善が可能になります。

また、AC2430は2相ステッピングモータと接続するだけのシンプルな構成。

 既存装置の設計を大きく変更する必要はなく、追加部品も最小限で導入できます。

AC2430の特長

 汎用性　 ：市販の2相ステッピングモータに対応
 精度改善 ：バックラッシュ・弾性変形による影響を補正
 低コスト ：サーボモータからステッピングモータへの変更でコスト最適化
 導入容易 ：サーボモータのようなゲイン調整不要、装置改造は最小限

こんな装置におすすめです

これらの装置では、剛性不足や脱調による精度低下が課題になりがちです。

AC2430なら、リニアスケールを使ったクローズドループ制御により、簡単かつ安価に精度改善が可能です。

詳細資料をダウンロード

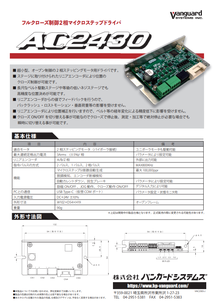

⬇️ スペック詳細・外形寸法・適合モータ情報は、

こちらからPDFでご確認いただけます

お問合せも大歓迎！

ご不明な点がございましたら、以下よりお気軽にお問い合わせください。

導入検討中の方、技術相談、デモ機のご相談なども受け付けております。
